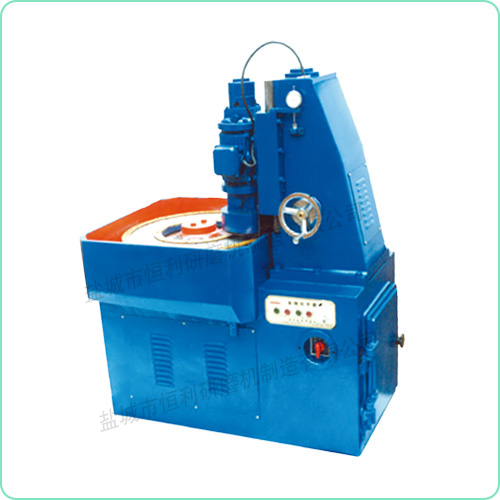

1.机床特点：本机床是采用磨头高速旋转进行工件磨削，工作盘慢速恒转进行工件递送磨削，可调的粗磨机床。
2.适用范围：本磨床适用于工件平面粗磨。如机械密封的密封环、陶瓷磨片、气缸活塞环、油泵叶片、硅、锗、石英晶体、石墨、蓝宝石、硬质合金、五金材料。
3.构造与运转:本粗磨机由磨头和转盘两部分组成，其磨头是完成工件的磨削过程的工具，转盘是完成工件递给的工具，磨头是直接高速运转由电机带动金刚石砂轮对工件进行磨削。转盘则采用减速由皮带，链条传动，带动工作台，使其产生一个匀速的工件递给过程。
4.技术参数
|
磨削直径 mm |
140mm |
|
工件较簿厚度 mm |
1.5mm |
|
工件加工精度 |
平行度 |
≤  0.03mm |
|
粗糙度 |
0.8R |
|
厚度偏差 |
± 0.05mm |
|
金刚石砂轮
|
粗度 |
80 — 100mm |
|
直径 |
180mm |
|
转速 |
1450 R/min |
|
电机 |
3kw |
|
工作台
|
直径 |
600mm |
|
转速 |
(1/4 1/7 1/10) R/min |
|
电机 |
0.55kw |
|
外形尺寸（长×宽×高） |
1100 × 750 × 1550 mm |
|
重量 |
1500kg |
|
